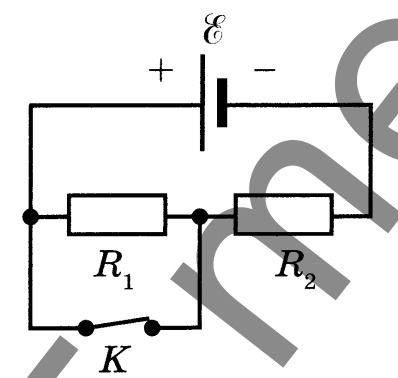

15) На рисунке показана схема электрической цепи постоянного тока, содержащей источник тока, ЭДС которого равна ε, и два резистора: R1 и R2. В начальный момент времени ключ К замкнут. Как изменятся сила тока в резисторе R2 и тепловая мощность, выделяющаяся в резисторе R1, если ключ К разомкнут? Внутренним сопротивлением источника тока и соединительных проводов пренебречь.
Для каждой величины определите соответствующий характер изменения:
1) увеличится 2) уменьшится 3) не изменится
Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Сила тока в резисторе R2 Тепловая мощность, выделяющаяся в резисторе R1

________________________ ________________________

68501b46d00c766c9c688611

6/24/2025 1:47:58 PM

★

Пока ключ К замкнут, резистор R1 закорочен (подключён параллельно участку с нулевым сопротивлением) и ток через него не идёт. Эквивалентное сопротивление цепи равно
Rэкв(замкнут) = R2,
а ток через R2:
I₀ = ε / R2.

После размыкания ключа ток вынужден течь через R1, оба резистора оказываются последовательно соединёнными:

Rэкв(разомкнут) = R1 + R2,
I₁ = ε / (R1 + R2).

1. Сила тока в резисторе R2
I₁ < I₀, поскольку R1 > 0 ⇒ ток уменьшится. (цифра 2)

2. Тепловая мощность, выделяющаяся в резисторе R1
До размыкания P₀ = 0 (ток через R1 отсутствует).
После размыкания P₁ = I₁² R1 = ε² R1 / (R1 + R2)² > 0, то есть мощность возрастёт. (цифра 1)

Ответ:
Сила тока в R2 – 2
Тепловая мощность в R1 – 1
