Задача 80009 21) На фотографии изображена...

Условие

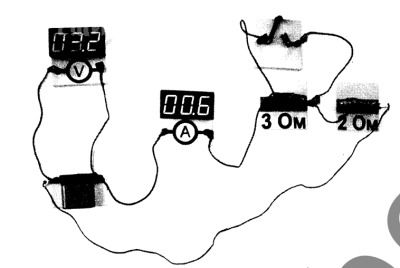

21) На фотографии изображена электрическая цепь. Начертите принципиальную схему этой электрической цепи. Опираясь на законы постоянного тока, объясните, как должны измениться (уменьшиться, увеличиться или остаться прежними) показания идеальных амперметра и вольтметра при замыкании ключа. Учесть внутреннее сопротивление батарейки, а сопротивлением подводящих проводов и ключа пренебречь.

физика 10-11 класс 205

Решение

1. Принципиальная схема

• Источник ЭДС ε с внутренним сопротивлением r.
• А – идеальный амперметр (RА = 0), включён последовательно.
• V – идеальный вольтметр (RV = ∞), подключён к клеммам источника.
• R1 = 3 Ω и R2 = 2 Ω соединены последовательно.
• Ключ K замкнут параллельно резистору R1 (когда K замыкается, R1 шунтируется).

2. Расчёт по закону Ома для полной цепи

Ключ разомкнут (исходное состояние)
Внешнее сопротивление R ₀ = R1 + R2 = 5 Ω.
I₀ = ε /(R ₀ + r).
U₀ = ε – I₀ r (то, что показывает вольтметр).

Ключ замкнут
Резистор R1 закорочен → R′ = R2 = 2 Ω.
I′ = ε /(R′ + r).
U′ = ε – I′ r.

3. Сравнение показаний приборов

Так как R′ < R ₀ (2 Ω < 5 Ω), то

• I′ > I₀ → показание амперметра увеличится.
• I′ r > I₀ r → падение напряжения на r больше, значит
U′ = ε – I′ r < ε – I₀ r = U₀ → показание вольтметра уменьшится.

4. Итог

При замыкании ключа:
• амперметр покажет бóльшую силу тока;
• вольтметр покажет меньшее напряжение на выводах батареи.
